Od měchu ke vzdušnici, od cínového listu k intonaci varhanní píšťaly
Varhanářská dílna krok za krokem Varhany jsou nástroj, který vzniká na dvou místech současně: v dílně, kde se odlévá kov, hoblují se lišty a sestavují se vzdušnice, a v prostoru kostela nebo sálu, kde teprve každá píšťala dostane svůj skutečný hlas. Tyto stránky popisují obě části práce v pořadí, v jakém na sebe navazují.

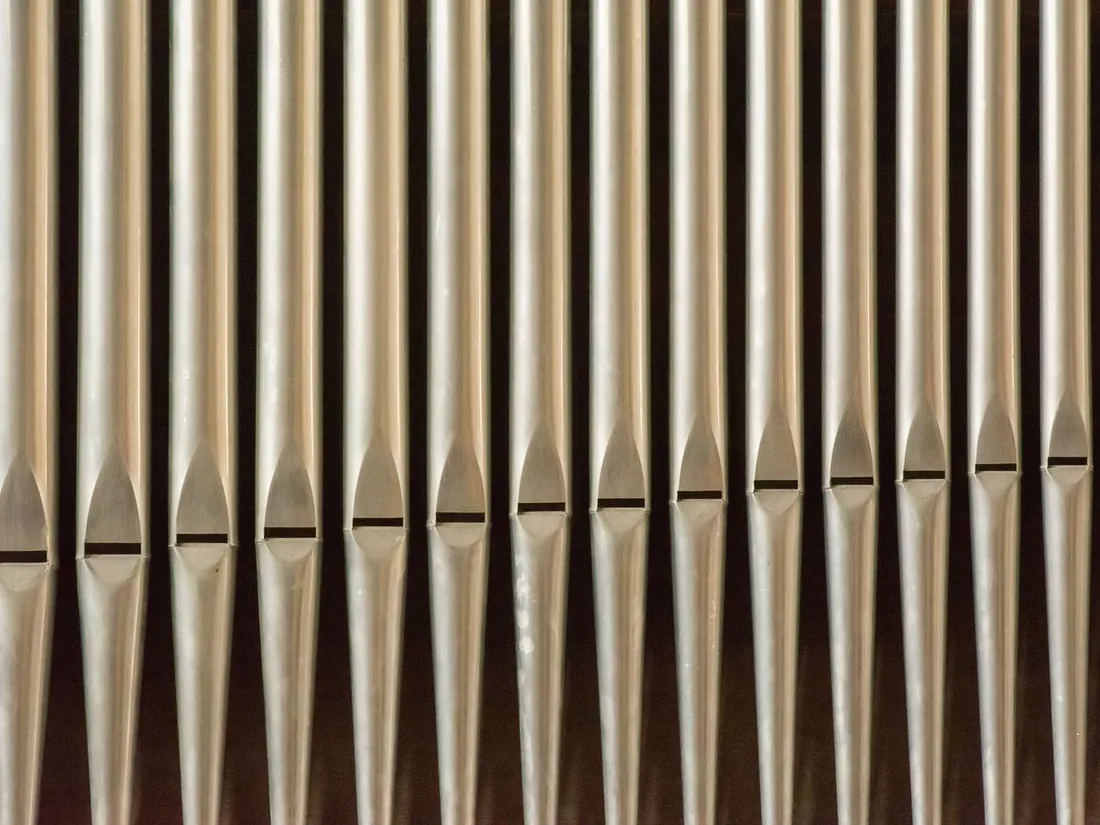

Prospektové píšťaly seřazené podle délky. Poměr délky, průměru a tloušťky stěny určuje nejen výšku tónu, ale i barvu, kterou píšťala po intonaci vydá.
Ilustrační fotografie k tématu stránek. Nezachycuje konkrétní dílnu ani konkrétní nástroj popisovaný v textu.
Co na těchto stránkách najdete
Texty jdou od zdroje vzduchu k hotovému tónu. Každý oddíl lze číst samostatně, ale dohromady tvoří souvislý popis stavby a údržby nástroje.
Varhany se často popisují zvenčí — podle skříně, prospektu a dispozice rejstříků. Tato stránka je uspořádána opačně: sleduje cestu vzduchu nástrojem a přitom vysvětluje, co se s ním v každé části děje a proč je právě takto řešená.
- Vzduchový systém — dmychadlo, měchy, regulace tlaku a vzduchové kanály.
- Vzdušnice — tónové kancely, ventily, registrové zásuvky a rozdíly mezi typy konstrukce.
- Kovové a dřevěné píšťaly — slitiny cínu a olova, lití na stole, hoblování listu, práce se dřevem.
- Menzura — jak poměry rozměrů ovlivňují barvu a nesení tónu.
- Jazykové rejstříky — jazýček, oříšek, ozvučná nástavba a jejich seřízení.
- Traktura — mechanické spojení hracího stolu s ventily a elektrická alternativa.
- Intonace na místě — úprava náběhu a hlasitosti přímo v prostoru.
- Ladění a sezónní údržba — teplota, vlhkost a pravidelné prohlídky.
Cílem textů není nahradit řemeslné školení ani technickou dokumentaci konkrétního nástroje. Jsou psány tak, aby čtenář rozuměl souvislostem mezi jednotlivými díly nástroje a dokázal se zorientovat, když se o varhanách mluví odborně.
Vzduchový systém: dmychadlo, měchy a stabilita tlaku
Všechno ostatní v nástroji je jen způsob, jak dopravit vzduch k píšťale ve správném okamžiku a se správným tlakem. Proto se stavba varhan popisuje odspodu — od zdroje vzduchu.
Tlak se u varhan obvykle udává ve vodních milimetrech. Rozdíl několika milimetrů mění náběh tónu natolik, že se změna projeví v celém rejstříku.
Dnešní nástroje mají elektrické dmychadlo, jehož výkon se počítá podle spotřeby všech rejstříků při plné hře. Za dmychadlem následuje zásobní měch, který vyrovnává rozdíl mezi rovnoměrným přísunem vzduchu a nerovnoměrným odběrem při hře. Historické nástroje pracovaly se šlapacími nebo klínovými měchy, které dodávaly vzduch po nárazech a dávaly zvuku charakteristickou pružnost.
Regulační měch a odlehčovací ventil udržují tlak v mezích, na které je nástroj intonován. Vzduchové kanály — nejčastěji dřevěné, lepené a zevnitř utěsněné — vedou vzduch ke vzdušnicím jednotlivých strojů. Jejich průřez se navrhuje tak, aby ani plný akord ve velkém rejstříku nezpůsobil pokles tlaku slyšitelný jako kolísání ladění.
Vzdušnice: srdce rozvodu vzduchu pod píšťalami
Vzdušnice je skříň, na které stojí píšťaly a v níž se rozhoduje, která z nich dostane vzduch. Spojuje dvě informace: kterou klávesu hráč stiskl a které rejstříky má zapnuté. Teprve průnik obojího otevře cestu vzduchu do konkrétní píšťaly.
Zásuvková vzdušnice
Nejrozšířenější řešení evropské varhanářské tradice. Uvnitř je nástroj rozdělen na tónové kancely — jedna kancela pro každý tón. Po stisku klávesy se otevře tónový ventil a kancela se naplní vzduchem. Nad kancelami leží posuvné registrové zásuvky s otvory; při zapnutí rejstříku se zásuvka posune tak, aby se otvory kryly a vzduch mohl projít k patce píšťaly.
Výhodou je společný vzduch pro všechny píšťaly jednoho tónu, což dává souhře rejstříků charakteristickou celistvost. Konstrukce ale vyžaduje přesnou práci se dřevem: zásuvka musí být těsná a zároveň se musí lehce pohybovat i při změnách vlhkosti.
Kuželková a další typy
U kuželkové vzdušnice má každá píšťala vlastní ventil ve tvaru kužele a vzdušnice je rozdělena po rejstřících, nikoli po tónech. Řešení se rozšířilo v období pneumatických a elektrických traktur, protože se dobře kombinuje s dálkovým ovládáním. Zvukový výsledek bývá popisován jako méně spjatý mezi rejstříky, zato konstrukce lépe snáší nestabilní klima.
Ke vzdušnici se váže většina závad, které se projeví až po letech provozu.
- průnik vzduchu mezi sousedními kancelami — takzvané probíjení, slyšitelné jako tichý souzvuk vedlejšího tónu;
- zvětšená vůle zásuvky po vyschnutí dřeva a následné pískání;
- netěsnost tónového ventilu po ztvrdnutí kůže;
- zpožděná odezva ventilu při zanesené vzduchové cestě.
Většinu z nich lze při pravidelné prohlídce zachytit dřív, než se projeví při hře.
Kovové a dřevěné píšťaly: slitina, list, hoblík
Kovové varhanní píšťaly se odlévají ze slitiny cínu a olova. Poměr obou kovů není jen otázkou ceny: slitina s vysokým podílem cínu je tvrdší, lesklá a dobře drží tvar tenkého těla, zatímco slitina s převahou olova je měkčí, hůře se hoblí, ale dává zvuku širší, klidnější základ. V dílnách se proto pracuje s několika běžnými poměry a slitina se volí podle toho, k jakému rejstříku bude píšťala patřit.
Lití na stole
Roztavená slitina se lije na litý stůl potažený plátnem a rozprostírá se pohybem lité skříňky s nastavitelnou štěrbinou. Rychlost tahu a teplota kovu určují tloušťku a strukturu listu. Po vychladnutí se list nechá odležet — čerstvě odlitý kov je ještě nestálý a jeho vlastnosti se v prvních dnech mění.
Strožka a stavba těla
Odlitý list se strouhá, tedy hobluje na požadovanou a přesně odstupňovanou tloušťku. U velkých píšťal je stěna silnější, u malých se ztenčuje; některé dílny nechávají tloušťku klesat i po délce jedné píšťaly. Z ohoblovaného listu se vystřihne rozvinutý tvar těla a nohy, plech se stočí na trnu a švy se spájejí. Následuje vyříznutí úst, nasazení horního a spodního rtu a osazení jádra, které usměrňuje vzduchový proud proti hornímu rtu.
Dřevěné píšťaly
Dřevěné píšťaly se lepí ze čtyř desek, nejčastěji ze smrku, borovice nebo dubu; jádro a rty bývají z tvrdšího dřeva kvůli otěru. Dřevo musí být vysušené a odleželé, protože pozdější sesychání otevírá spáry a mění tón. Uzavřené — kryté — píšťaly mají v horní části ucpávku a znějí o oktávu níže než otevřené píšťaly stejné délky, s výrazně chudším podílem sudých harmonických.
Praktické pořadí práce na kovové píšťale:
- volba slitiny podle rejstříku a polohy v řadě;
- lití listu a jeho odležení;
- strouhání na požadovanou tloušťku;
- vystřižení rozvinutého tvaru podle menzurové tabulky;
- stočení těla na trnu a spájení švu;
- vytvoření nohy a jejího otvoru;
- vyříznutí úst a osazení jádra;
- hrubé předintonování v dílně na zkušební vzdušnici;
- doladění délky nebo úprava ladicího zařízení až na místě.
Píšťala odchází z dílny záměrně nedokončená ve zvuku. Konečnou barvu jí dá až intonace v prostoru, kde bude stát.
Menzura a její vliv na barvu tónu
Menzura je soubor rozměrových poměrů píšťaly: vztah mezi délkou a průměrem, šířka a výška úst, velikost otvoru v noze, tloušťka stěny. Výška tónu je dána především délkou; barva vzniká z poměrů.
Široká menzura — silnější základní tón, menší podíl vyšších harmonických, kulatější zvuk. Úzká menzura — bohatší spektrum, tón nese dál a lépe se prosadí v souzvuku.
Průměr píšťaly neklesá s výškou tónu tak rychle jako délka. Kdyby se zmenšoval ve stejném poměru, vysoké tóny by zněly slabě a tence. Varhanáři proto pracují s pravidlem, po kolika půltónech se průměr zmenší na polovinu; tomuto kroku se říká zúžení menzury a jeho hodnota se v průběhu řady může měnit.
Menzura se navrhuje pro celý rejstřík a musí odpovídat akustice prostoru. Sál s krátkým dozvukem a tlumenými plochami snese širší menzury a vyšší tlak; kamenný kostel s dlouhým dozvukem naopak potřebuje zdrženlivější řešení, jinak se hlasy slévají. Menzurová tabulka je tak prvním dokumentem, který o budoucím zvuku nástroje rozhoduje — dříve, než se odlije první list kovu.
Jazykové rejstříky a jejich seřízení
Zatímco retná píšťala zní díky vzduchovému proudu rozrážejícímu se o horní ret, u jazykové píšťaly zvuk vzniká kmitáním kovového plíšku.
Jazyková píšťala se skládá z hlavice, oříšku, jazýčku, klínku, ladicí drátěné pružiny a ozvučné nástavby. Vzduch rozkmitá jazýček přiléhající k otvoru oříšku; nástavba pak z bohatého spektra zdůrazní určité složky a dá rejstříku charakter — od pronikavé trompety přes měkký fagot až po tiché regály s krátkou nástavbou.
Ladění se u jazýčků neprovádí zkracováním nástavby, ale posunem ladicí pružiny, která mění volnou délku kmitajícího plíšku. Právě proto reagují jazykové rejstříky na změny teploty jinak než retné — zatímco retné píšťaly se s rostoucí teplotou zvyšují, jazýčky zůstávají téměř na místě. Po výraznější změně klimatu je proto obvykle nutné jazyky přeladit k ostatnímu nástroji.
Na co se při seřizování dbá
- čistota jazýčku a plochy oříšku — i drobná nečistota způsobí chrčení nebo výpadek tónu;
- zakřivení jazýčku, které rozhoduje o měkkosti náběhu a o hlasitosti;
- pevné usazení klínku, aby se jazýček při hře neposouval;
- volný chod ladicí pružiny bez vůle;
- souosost nástavby a její dosednutí do hlavice.

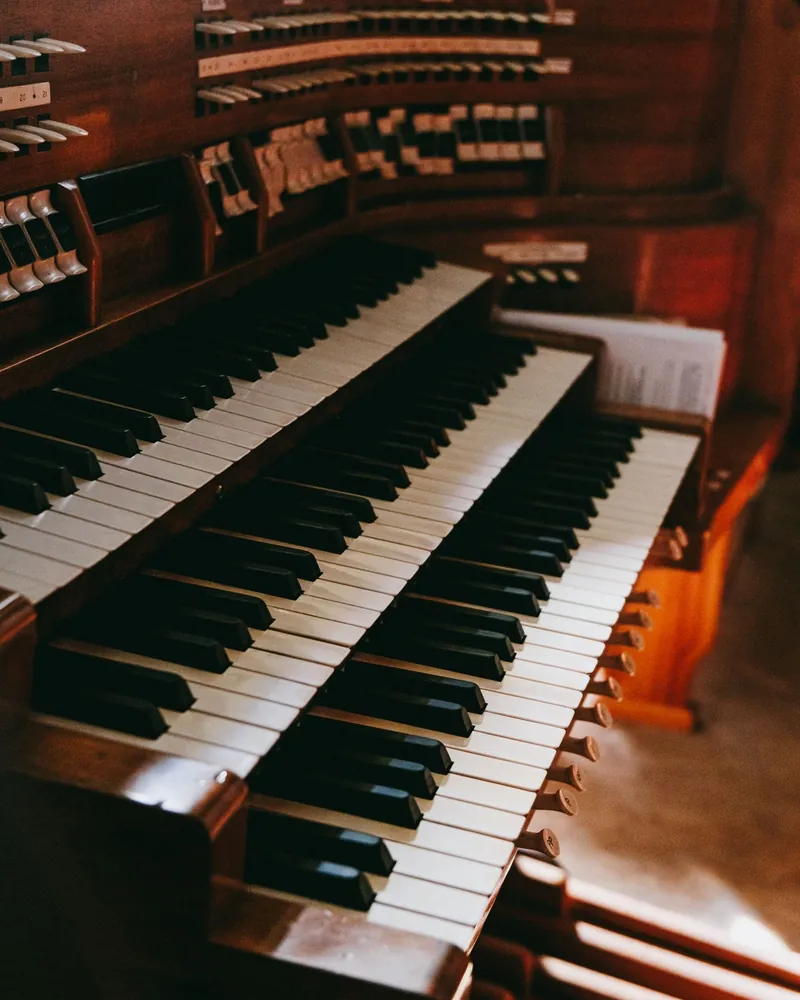

Mechanická a elektrická traktura
Traktura je soustava, která přenáší pohyb klávesy k tónovému ventilu. Hrací traktura ovládá ventily, registrová traktura zásuvky nebo registrové ventily. Rozdíl mezi typy trakturu není jen technický — mění způsob, jakým hráč s nástrojem komunikuje.
Mechanická traktura
Klávesa je s ventilem spojena řadou dřevěných abstraktů, úhelníků a vahadel. Hráč cítí okamžik otevření ventilu a může jej ovlivnit rychlostí stisku, což se projeví v náběhu tónu. Traktura musí být lehká, tuhá a přesně vyvážená; dlouhé abstrakty se dělají z rovnovláknného dřeva, aby nepracovaly s vlhkostí. Za dobré řešení se považuje takové, kde je odpor kláves stejný v celém rozsahu a při spojkách nenaroste natolik, aby hru omezoval.
Elektrická traktura
Klávesa spíná kontakt a ventil otevírá magnet přímo u vzdušnice. Hrací stůl lze umístit daleko od nástroje, spojky a rejstříkové kombinace se řeší snadno. Ztrácí se ale přímá zpětná vazba: náběh tónu je vždy stejný bez ohledu na to, jak hráč klávesu stiskne. Řada nástrojů proto kombinuje mechanickou hrací trakturu s elektrickým ovládáním rejstříků.
Volba traktury je věcí zadání i prostoru. Rozhoduje vzdálenost hracího stolu, požadavky na spojky a kombinace, přístup k údržbě i to, jaká literatura se na nástroji bude převážně hrát.
Intonace píšťal na místě
Intonace je práce, při níž se z technicky hotových píšťal stane hudební nástroj. Probíhá až po instalaci, v hotovém prostoru, protože stejná píšťala zní v dílně a v kostele odlišně. Intonátor postupuje po rejstřících a v každém z nich píšťalu po píšťale sjednocuje hlasitost, náběh a barvu.
Základními nástroji jsou úprava otvoru v noze, kterým se mění množství přiváděného vzduchu, výška úst, poloha a nábrus jádra, tvar horního rtu a u některých rejstříků zářezy na jádře. Každý zásah je malý a nevratný — proto se postupuje po nepatrných krocích a výsledek se poslouchá z místa, kde bude publikum.
Intonátor sleduje nejen ustálený tón, ale hlavně jeho začátek. Náběh — krátký šum a nasazení před ustálením — je to, co posluchač vnímá jako srozumitelnost a artikulaci. Příliš potlačený náběh dělá rejstřík neurčitým, příliš tvrdý náběh unavuje. Cílem není maximální hlasitost, ale rovnováha: aby řada zněla plynule bez skoků, aby se rejstříky spojovaly do celku a aby nástroj v daném prostoru nesl bez tlaku.
Postup, který se při intonaci obvykle dodržuje:
- kontrola tlaku vzduchu a jeho stability při plné hře;
- hrubé srovnání hlasitosti v rámci jednoho rejstříku;
- práce s náběhem u basové a diskantové polohy zvlášť;
- sjednocení barvy mezi sousedními píšťalami;
- poslech rejstříku samostatně i v kombinaci s ostatními;
- ověření z různých míst prostoru, nikoli jen od nástroje;
- závěrečné doladění celého nástroje.
Intonace zabírá u nového nástroje týdny. Není to konečné nastavení navždy — po letech provozu a po zásazích do akustiky prostoru se k některým rejstříkům vracívá.
Ladění a sezónní péče o nástroj
Varhany nejsou nástroj, který by se ladil před každým koncertem celý. Většinu ladění zajišťuje stabilní klima; zásah přichází na řadu tam, kde klima selhalo.
Výška tónu retných píšťal závisí na teplotě vzduchu, protože se s ní mění rychlost zvuku. Ohřeje-li se prostor, celý nástroj se zvýší — a protože se to týká všech retných píšťal zhruba stejně, nástroj zůstane sám v sobě naladěný. Problém nastává, když se části nástroje ohřívají nerovnoměrně nebo když se k retným píšťalám mají přidat jazyky, které na teplotu reagují jinak.
Druhým činitelem je relativní vlhkost. Dřevo vzdušnic, kanálů a traktury pracuje; při prudkém vysušení se otevírají spáry, zásuvky ztrácejí těsnost a mechanika se rozlaďuje. Rychlé změny jsou horší než trvale nižší nebo vyšší hodnota, na kterou si nástroj zvykl.
Pravidelná prohlídka nástroje
- záznam teploty a vlhkosti v prostoru nástroje v průběhu roku;
- kontrola tlaku a chodu dmychadla, čistota vzduchové cesty;
- prohlídka měchů a kanálů, hledání netěsností;
- kontrola chodu traktury a odporu kláves v celém rozsahu;
- kontrola zásuvek a tónových ventilů, hledání probíjení;
- opatrné odstranění prachu z úst a nohou píšťal;
- doladění jazykových rejstříků k retnému základu;
- kontrola stability postavených píšťal a jejich uložení.
Nejčastější příčinou poškození není hra, ale prostředí a nešetrné zásahy do prostoru: stavební práce bez zakrytí nástroje, náhlé vytápění před koncertem, netěsná okna v blízkosti píšťalové skříně. Doprovodným úkolem varhanáře proto bývá vysvětlit, jak se má okolí nástroje chovat mezi jednotlivými prohlídkami.
